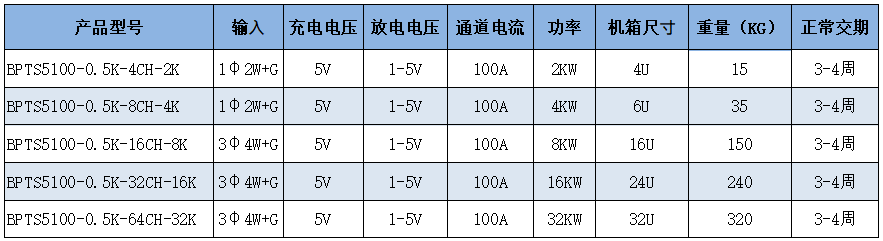

BPTS5V系列锂开云「中国」Kaiyun·官方网站电性能测试系统产品选型

同等型号可叠加并联

BPTS5V系列锂开云「中国」Kaiyun·官方网站电性能测试系统产品参数

输入开云「中国」Kaiyun·官方网站		三相四线AC 380V±20% 50Hz/60Hz±10%
功率因数		>0.99（满载）
电流谐波失真		<5%（满载）
充电效率		91%
放电效率		90%
采样分辨率		AD： 18bit
电压		电压范围	充电：0 - 5V
			放电：1- 5V
		精度	±0.05%FS+0.05%RD @25℃±10℃
		分辨率	1mV
		采样时间(S)	5mS
电流		电流范围	--
		精度	±0.05%FS+0.05%RD @25℃±10℃
		分辨率	1mA
		采样时间(S)	5mS
		最小截至电流	500mA
功率		单通道功率	--KW
		总功率	--KW
		精度	0.1%FS
		分辨率	1mW
时间		工步时间范围	≤5000小时
		充放电电流上升时间	≤ 750mS（10%-90%）开云「中国」Kaiyun·官方网站负载
		充放电转换时间	≤750mS（10%-90%）开云「中国」Kaiyun·官方网站负载
充放电		充电模式	恒流恒压、恒流、恒压、恒功率、恒阻
		放电模式	恒压、恒流、恒功率、恒阻
		截至/跳转条件	电压、电流、时间、温度（可选）
		截至/跳转条件 (BMS组件)	单体电压、单体电流、相对时间、单体压差、单体温度、SOC、总电流
循环		循环测试范围	≤ 67500次
		单循环工步数	255
		循环嵌套	5层
保护	主机保护		1.输出短路保护功能、反接保护
			2.自检保护，包括过温保护、风扇故障保护、MOS管失效保护、MOS管异常时通道无电流输出、设备和开云「中国」Kaiyun·官方网站电压软起动保护
			3.可设定安全保护条件，设置参数包括：总压上限、单体电压上下限、电流上限、电流下限、延时时间、容量上下限、功率上下限、温度上下限等
	超规格保护		电压保护超设备规格和超过样品规格进行提示告警
	保护设置		跳转、告警保护条件设置错误、未设置保护
	输入保护		过压、过流、缺相、错相、过温、漏电、保护报警、孤岛效应保护
	输出保护		过压、欠压、过流、短路、过容、过温
	断电保护		断电后，开云「中国」Kaiyun·官方网站与设备之间自动断开，有效避免因重新上电造成意外，同时保存断点数据，来电后可续接工艺运行
	跳转保护		设备达到跳转条件未跳转或未跳到设定工步时进行报警保护
	单体保护		单体欠压、单体过压、单体温度超限、开云「中国」Kaiyun·官方网站反接，保护限值可设置。
	急停保护		紧急情况下，急停按钮可以实现对设备的紧急停机
	趋势保护		电压、电流超差保护，点啊趋势异常保护，电压波动保护
	程序保护		1.中位机/上位机具备程序卡死等异常状况保护
			2.实时监控设备软件程序运行线程状态和保护功能
			3.软件各模块或线程之间具备状态监测和异常保护功能
	通讯保护		中位机、下位机、电压温度辅助通道板具备应答校验通讯保护、生命帧保护功能；具备通讯中断、丢包、无码保护；具备上位机、中位机、电脑、网线等异常保护
	确认修改保护		主电压或辅助电压保护条件未设置或未更新确认，进行提醒保护和流程无法发起保护
	反接保护		单通道电压线防反接、单通道电流线防反接、通道间电压线防反接、通道间电流线防反接
	电压跳变保护		1.充放电或搁置途中电压突变保护
			2.运行模式转换跳转电压突变保护，充电时电压下降，放电时电压上升保护

	断线保护	电压线、电流线断线异常保护
	绝缘保护	高压铜排、段子、接线排绝缘保护
	报警功能	硬件具有紧急情况切断开关、断电后自动关机、自动负载连接和断开等功能
特点	隔离方式	高频隔离
	冷却方式	强制风冷
	通道特点	恒流源与恒压源采用独立双闭环结构
	是否支持异口	支持电流和功率脉冲
	是否支持并联	2至6并联
	通道控制模式	独立控制
	电压电流检测采样	四线制连接
脉冲	单通道最小脉宽20ms
	支持电流和功率脉冲
通讯扩展	支持辅助通道（巡检仪）通讯，BMS系统通讯，EMS系统通讯、智能扫码设备。
	通讯方式：485/CAN，支持DBC协议
平均无故障运行时间 MTBF	> 5000H
重量	--(按通道数)
尺寸(宽高深)	--(按通道数)
防护等级	IP20
认证要求	CE EN 62477-1:2012 IEC 62477-1:2012 + AMD1:2016
噪声	<75DB
上位机通讯	基于TCP/IP协议
工作温度	-10℃ - 20℃
湿度	10% - 90%无结露
海拔	<5000M
